微粉末用ブラスト加工
6軸ロボットによる微粉末噴射用ブラストマシンPAM-700
システム
超微粉は、その自らの流動特性から、ドライ環境化では、安定した噴射が難しく、以前の噴射量は±50%(連続噴射中)レベルのバラツキがあり、半導体部品の精密加工に供されるものではありませんでした。
そこで、安定且つ定量的な供給システムとして、微粉用サイクロン、小型パルス集塵機、突崩し用パドリング装置、切出し用ヘリカル装置、吸引用計量カップ、圧力制御装置等を組み合わせ、また、研削材毎の流動性に適合するように、各々調整機能やヒーターおよび量検知機能を保たせました。その結果、ノズル1本当り数百gの噴射量に対し±1%の安定性が得られ、最大12本取りまでの装置が製作可能となりました。
特徴
安定噴射ノズルを6軸ロボット等に把持させることにより、ブラスト効果の重要因子である、噴射距離、噴射角度、位相制御等をも自在に操つることが可能となり、その適合範囲は、半導体部品や製造装置部品にまで広げられました。
また、微細部品の場合は、ノズルの方を固定し、製品側を移動させることも可能であります。
PAM-700
1.最大有効寸法 800×800×600mm
2.噴射量 40~300g/min(使用研削材によって異なる)
3.ノズル本数 1本、ボロン製
4.移載装置 6軸ロボット、ティーチングプレイバック方式
5.総駆動 8kw(コンプレッサー関係は除く)3相 200V 50Hz
6.制御盤 自立式タッチパネル、液晶画面9.5インチ
7.システム オールインワン(コンプレッサー関係は除く)

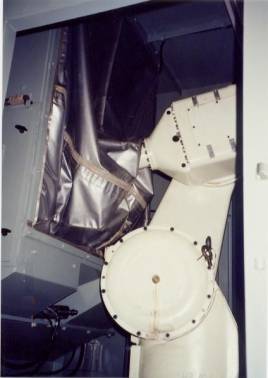

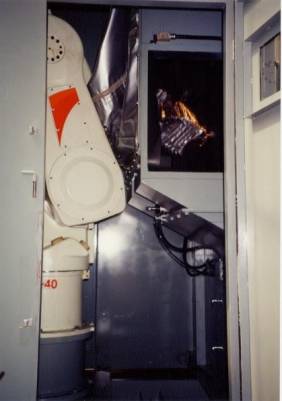

DMX-100

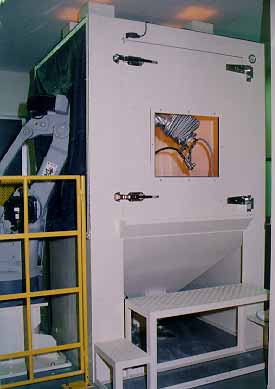

PAM-700
PAM-700 特
