H型鋼用ブラスト加工（H送り仕様）

H形鋼ショットブラストマシン（H送り仕様）

梨地加工・スケール剥離

Ｈ形鋼接合部の摩擦面処理を短時間・効率的に作業ができます。
JASS6（鉄骨工事用）：摩擦係数0.45以上、粗さは50μmRy以上確保します。（※1）
 （※１使用研削材により異なります。）

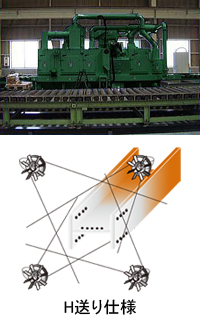

H送りマシン特徴

H形鋼をストックヤードからラインに載せ、そのまま処理できます。

処理後も反転することなしにストックヤードへ。 （ライン上に反転機が要らない）
ブラストマシン本体の高さが低く抑えられます。

Ｈ形鋼が安定した状態で処理ができます。

ニッチューＨ送りタイプＡＦ-352は効率的なブロー性能により上部に 研削材が残るのを少なくする工夫をしています。 （インバーター付ファンで省エネタイプ）

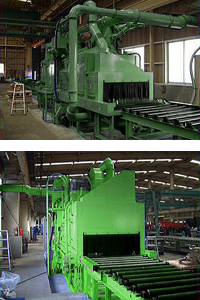

AF-352 （H送り仕様）

機械寸法：W2795×L6750×H3862
Ｈ形鋼寸法：最大有効寸法　  W900mm×H300mm
Ｈ形鋼寸法：最小通過長さ  750mm以上
送り速度：0.5m～5.0m/min
駆動力/投射量：5.5kwX2　　90kg/min×2、7.5kw×2　　90ｋｇ/min×2
総駆動力 ：71.9kw　　200Ⅴ
機外ローラーは別売



標準装備

・セレクトスイッチ 全面処理、両端処理（中間高速ブラストあり・なし）、
　前端処理、両端処理、中間穴検知処理。
・送りスピード ローラーコンベヤ送りスピードはインバーターにより制御。簡単に変速できます。
・エアーブロー ブラスト処理後の研削材除去用30kwターボファンエアーブローは、
　インバーター付の省エネタイプです。

AF-352　H送りタイプ
